ИЗГОТОВЛЕНИЕ УЗЛОВ И ЭЛЕМЕНТОВ БПЛА ПРИ ПОМОЩИ АДДИТИВНОЙ ТЕХНОЛОГИИ FDM НА ОБОРУДОВАНИИ INTAMSYS
02.07.25
3D-печать по технологии FDM имеет множество применений, одно из которых — индустрия беспилотных летательных аппаратов (БПЛА), которое сегодня стало чрезвычайно актуальным.
Изготовление деталей дронов с помощью 3D-принтеров предоставляет инженерам практически безграничные возможности, в том числе 3D-печать целых узлов и топологическую оптимизацию компонентов летательных аппаратов для снижения массы, повышения аэродинамических и прочностных характеристик изделий.
Основными преимуществами аддитивных технологий в этой области являются:
• быстрое создание прототипов, включая функциональные (рамы, шасси, пропеллеры и пр.), что позволяет в разы быстрее выводить конечное изделие в серию
• способность оперативно совершенствовать БПЛА в процессе их реальной эксплуатации
• изготовление и доработка индивидуальных компонентов БПЛА (держатели и защита камер, пропеллеров, лидаров, батарей, узлов крепление грузов и др.);
• реверс-инжиниринг — копирование и изготовление оригинальных деталей БПЛА через 3D-сканирование и 3D-печать.
В этом обзоре мы рассмотрим основные области применения 3D-печати FMD в производстве и кастомизации БПЛА, на примерах представленных нашими коллегами из компании INTAMSYS (КНР).
ИЗГОТОВЛЕНИЕ ИНДИВИДУАЛЬНЫХ РАМ ДРОНОВ
Рамы обычно изготавливаются из легкого алюминия, однако в последнее время все больше производителей переходят на инженерные пластмассы. Инженерные полимерные материалы — полиэфирэфиркетон (PEEK), полиэфиримид (PEI, Ultem) и другие — обеспечивают приемлемую жесткость при меньшем весе, что позволяет добиваться более высоких аэродинамических характеристик и наращивать полезную нагрузку. При этом 3D-печать полимерами на порядок дешевле, чем изготовление корпусов из алюминия.

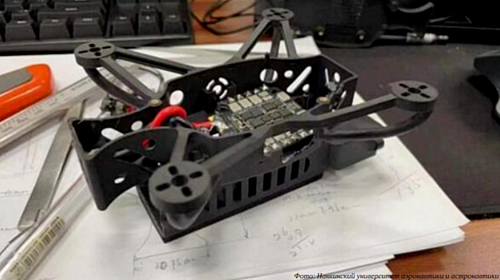

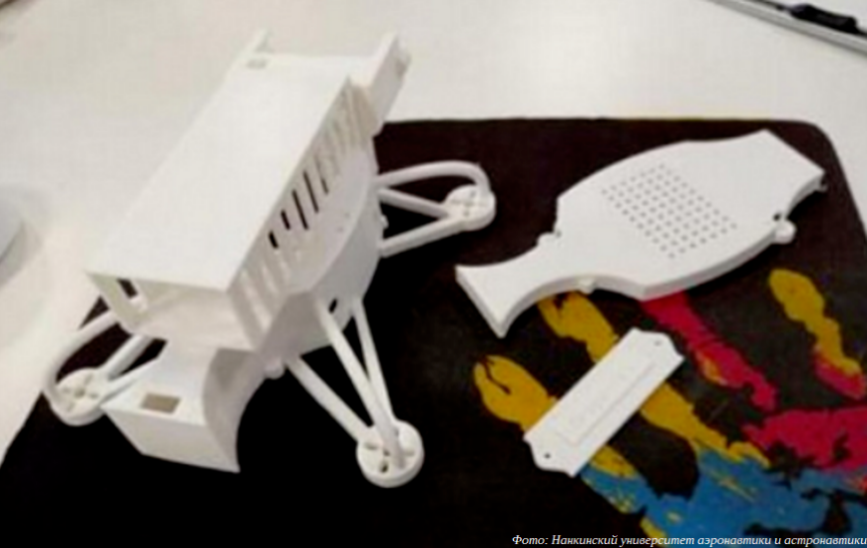

Фото: Нанкинский университет аэронавтики и астронавтики (КНР)

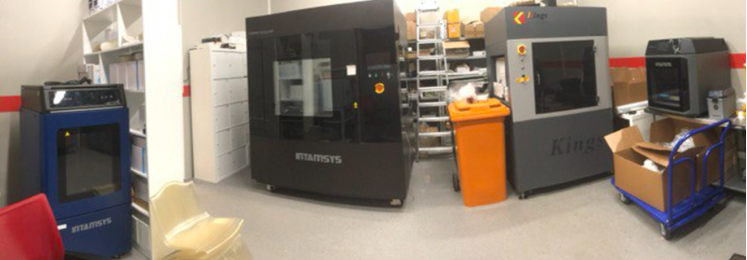

Печать корпусов на принтере INTAMSYS FUNMAT PRO 610 HT

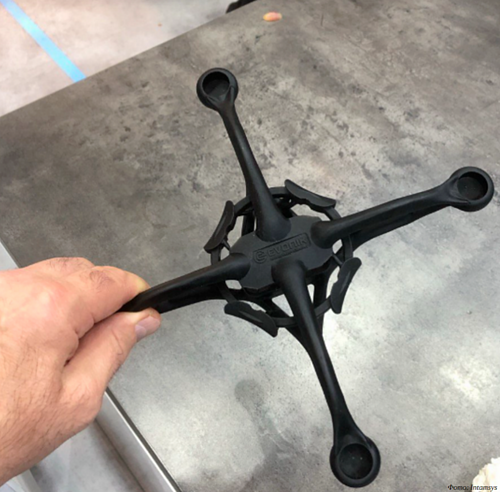

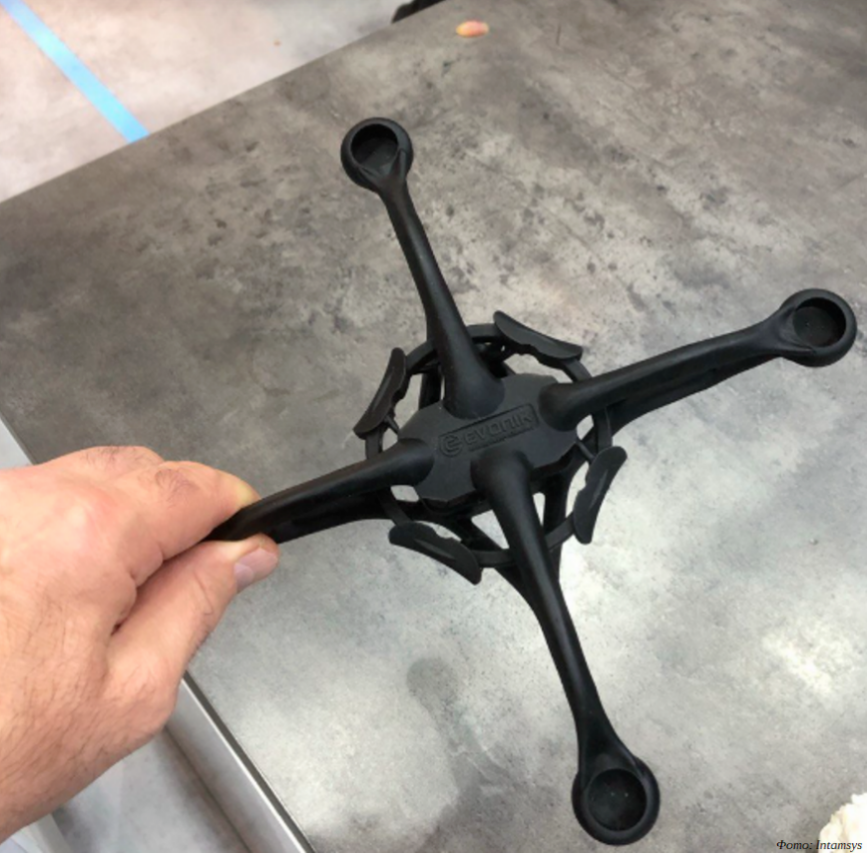

3D-печатная рама БПЛА из угленаполненного полиэфирэфиркетона (PEEK-CF), изготовленная на 3D-принтере Intamsys Funmat Pro 610HT

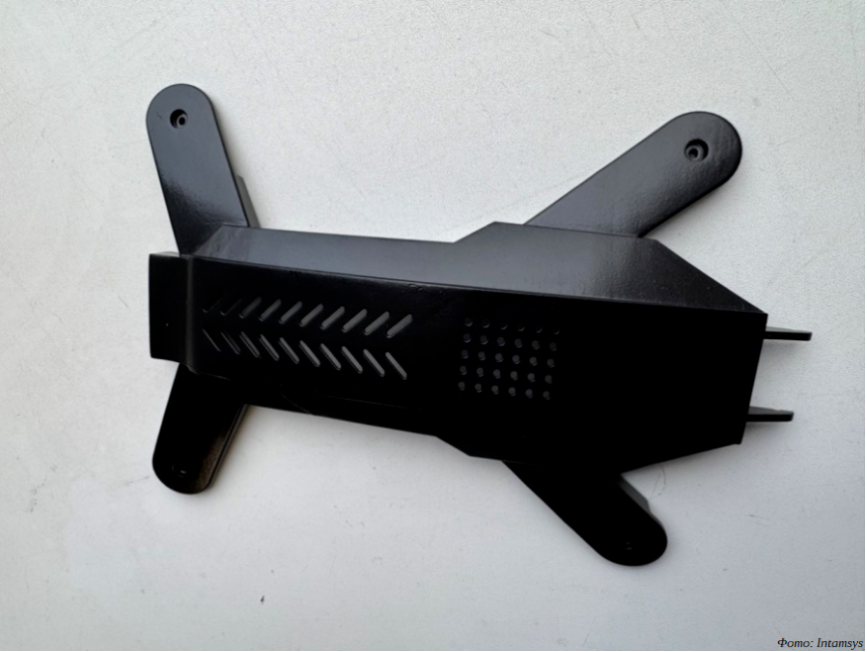

Корпус из акрилонитрилбутадиенстирола (ABS), изготовленный на 3D-принтере Intamsys Funmat Pro 610HT

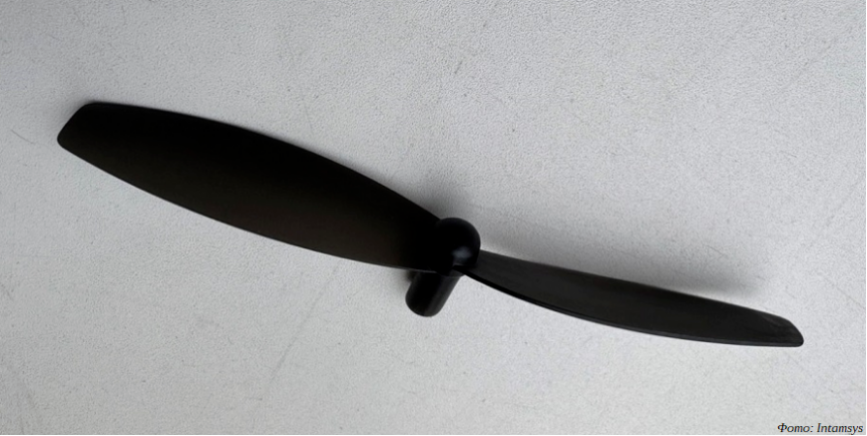

3D-печатный пропеллер

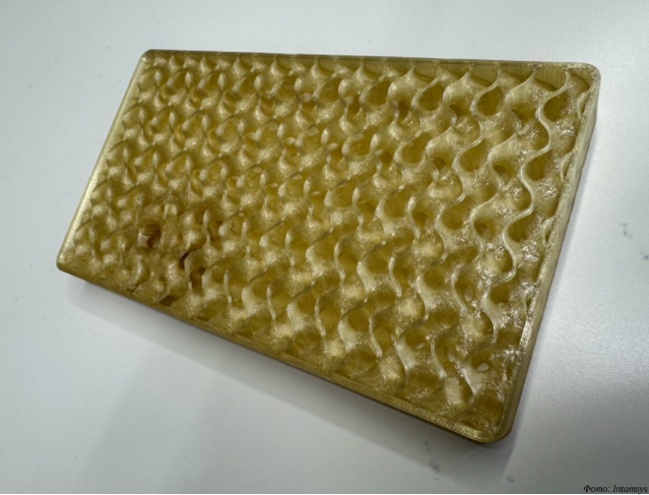

Ячеистые структуры, части корпуса БПЛА материал (PEEK) изготовлено на 3D-принтере Funmat Pro 610HT

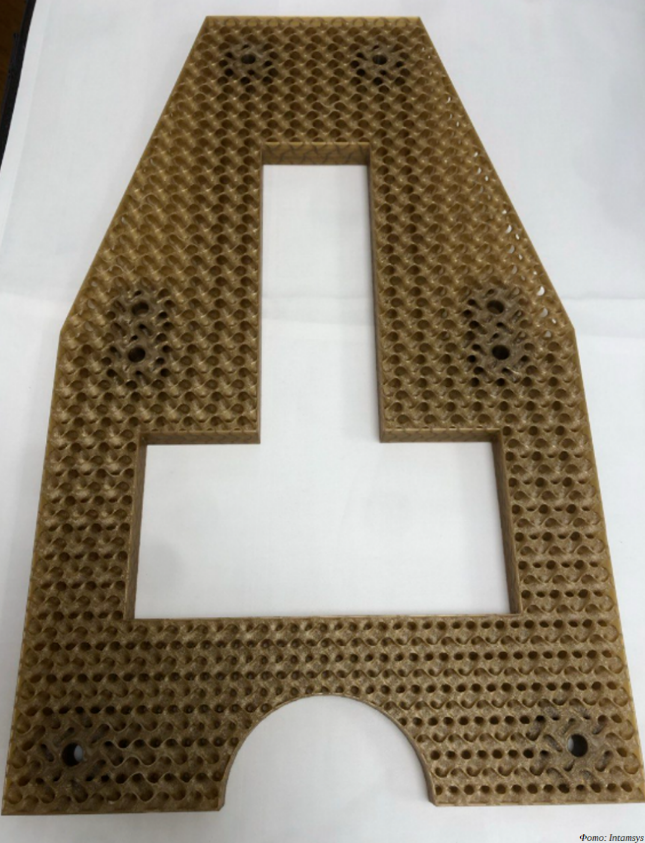

Части корпуса БПЛА с ячеистой структурой из полиэфирэфиркетона (PEEK), изготовленные на 3D-принтере Intamsys Funmat Pro 610HT
3D-ПЕЧАТЬ ВОЗДУХОЗАБОРНИКОВ
В последние 2 года российские компании не раз печатали воздухозаборники для БПЛА на принтерах INTAMSYS 410 и Intamsys 610 HT.
Но ввиду договора о неразглашении публикуем примеры предоставленные специалистами компании INTAMSYS.
Фото INTAMSYS

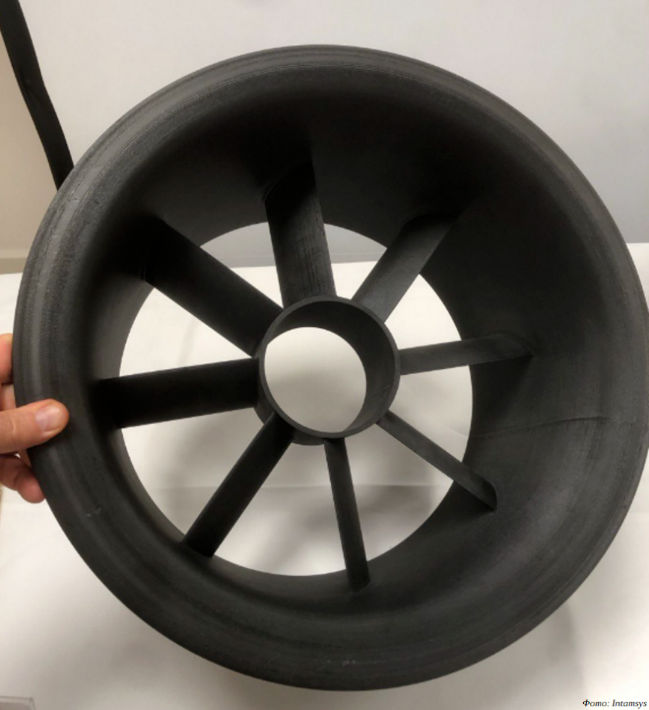

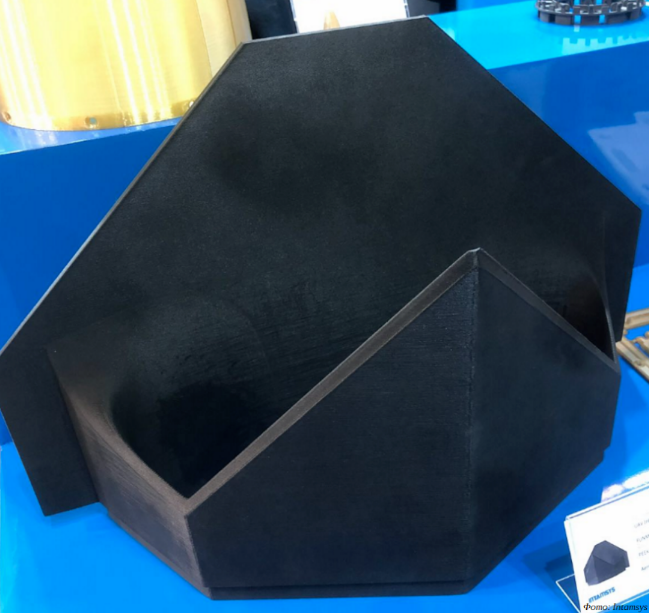

Воздухозаборник БПЛА из угленаполненного полиэфирэфиркетона (PEEK-CF)
изготовленный на 3D-принтере Funmat Pro 610HT
Воздухозаборник БПЛА Cavorite X5 канадской компании Horizon Aircraft, изготовленный из угленаполненного полиэфирэфиркетона (PEEK-CF) на 3D-принтере Funmat Pro 410

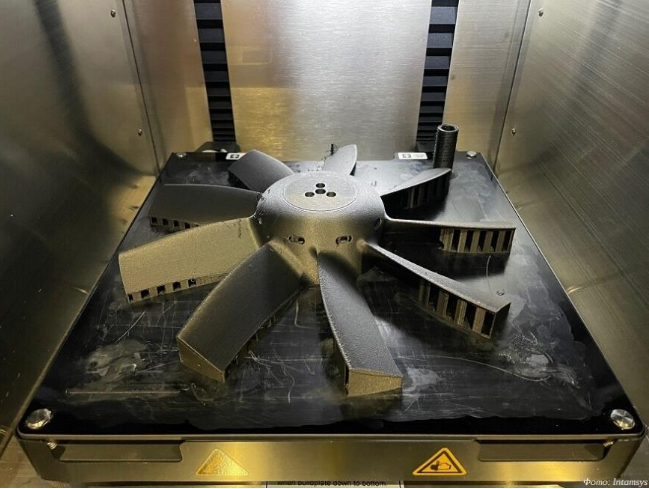

Крыльчатка импеллера БПЛА Cavorite X5 канадской компании Horizon Aircraft, изготовленная из угленаполненного полиэфирэфиркетона (PEEK-CF) на 3D-принтере Funmat Pro 410
3D-ПЕЧАТЬ ОБТЕКАТЕЛЕЙ БПЛА

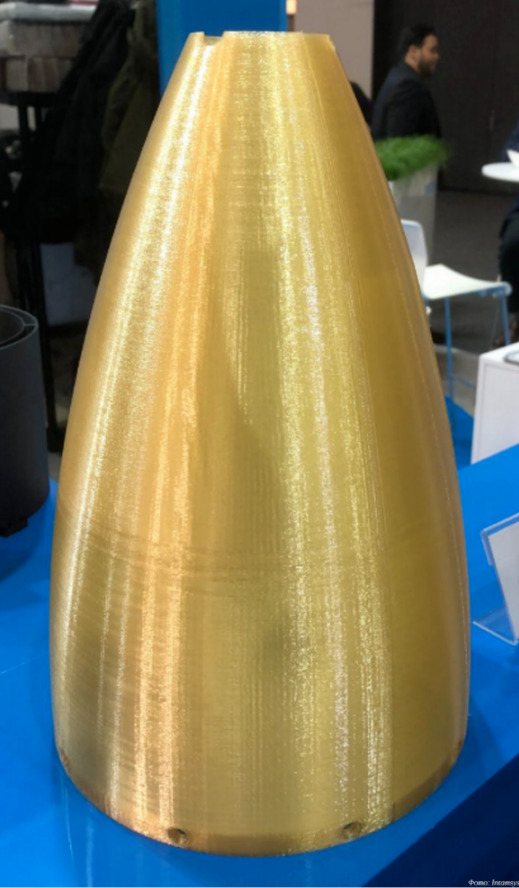

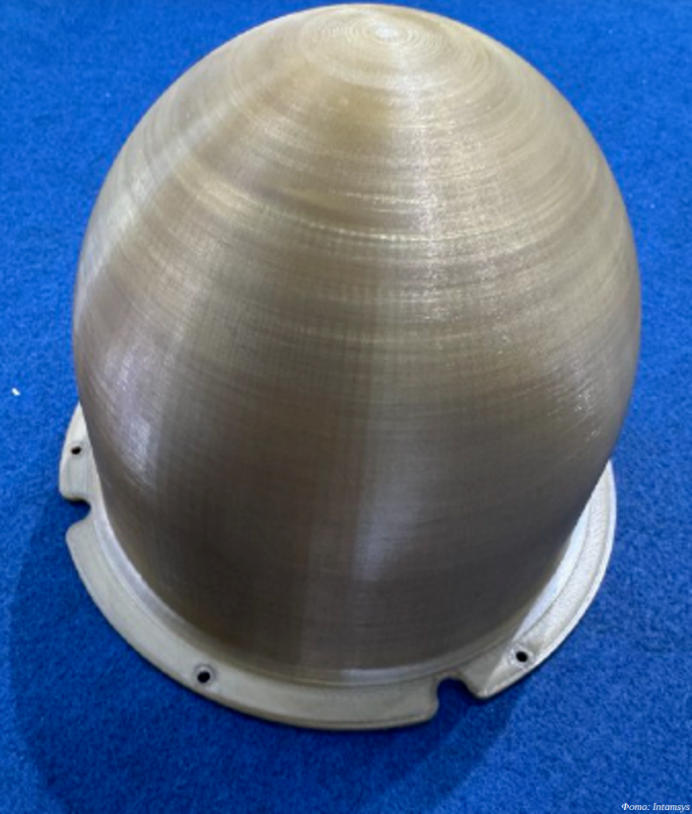

Носовой обтекатель БПЛА, изготовленный из полиэфиркетонкетона (PEKK) на 3D-принтере Funmat 610 HT
Носовой обтекатель БПЛА, изготовленный из полиэфиркетонкетона (PEKK) на 3D-принтере Funmat Pro 610HT

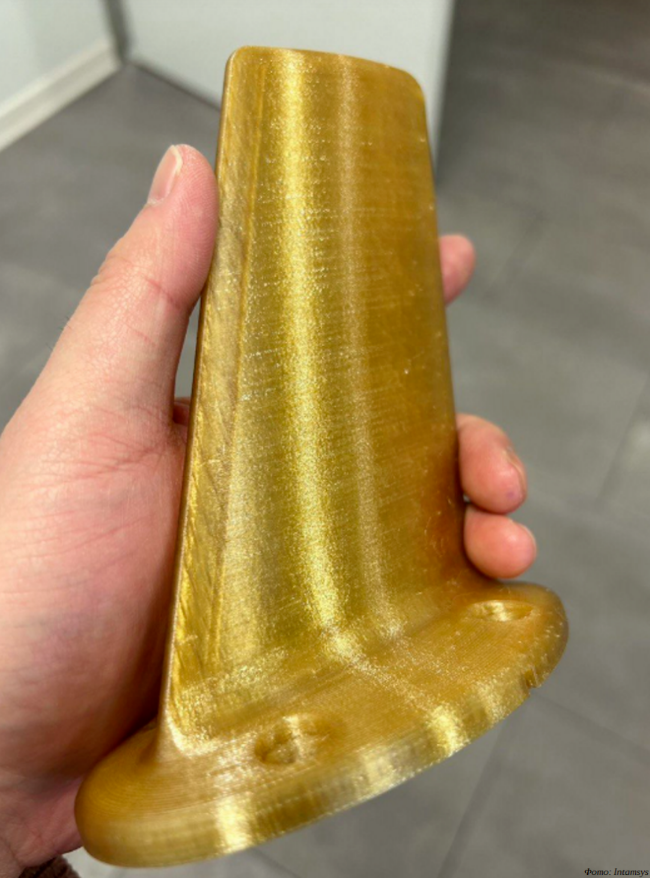

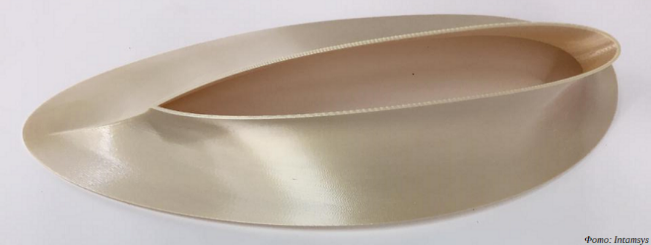

Обтекатель БПЛА, изготовленный из полиэфиркетонкетона (PEKK) на 3D-принтере Funmat Pro 610HT
Обтекатель антенны БПЛА, изготовленный из полиэфиркетонкетона (PEKK) на 3D-принтере Funmat Pro 610HT
ЗАКРЫЛКИ БПЛА

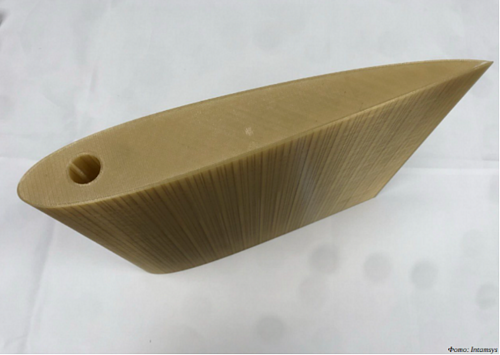

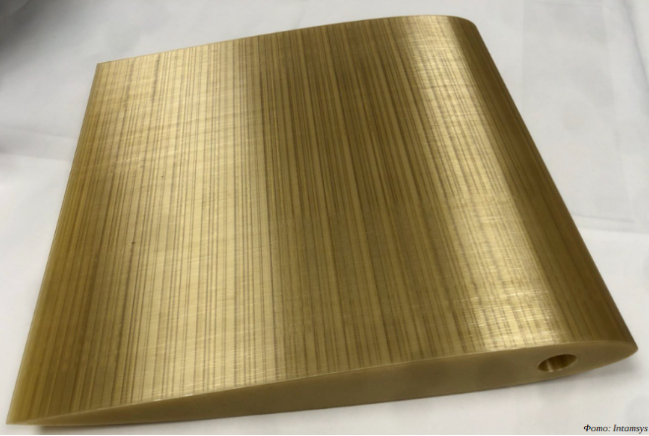

Закрылки БПЛА из полиэфиркетонкетона (PEKK), изготовленные на 3D-принтере Funmat Pro 610HT
Ключевые характеристики большинства БПЛА — время и дальность полета, скорость, вес полезной нагрузки. 3D-печать на FDM 3D-принтерах Intamsys идеально походит для улучшения вышеперечисленных характеристик благодаря возможности изготовления деталей практически любой геометрической сложности из высокотемпературных конструкционных термопластов и армированных композитов.
Официальный дистрибьютор оборудования от Intamsys — компания Z-axis - www.z-axis.ru
3D-печать высокотемпературными инженерными пластиками - ULTEM, PEEK, PEKK, PEEK-CF и другими - www.z-printing.ru .
